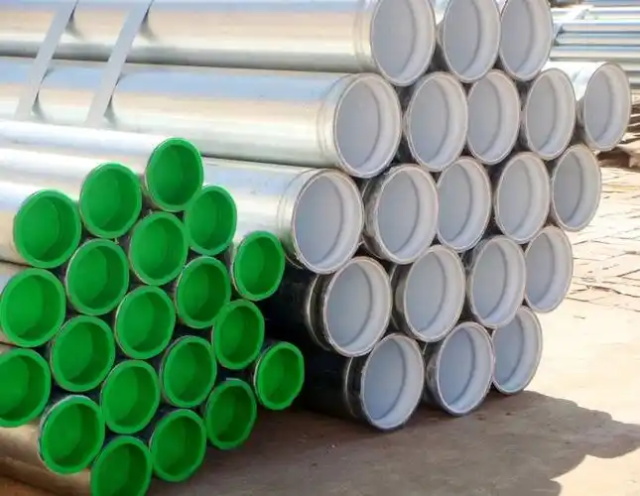

君诚钢塑复合管的规格型号体系完整，覆盖建筑、消防、市政等多领域需求，以下从核心参数、结构设计及应用场景维度详细说明：
一、衬塑复合管规格参数
1. 公称口径与尺寸对应
DN15DN300(4分12寸)，对应英寸规格如下：
DN15(4分)：外径21.3mm，壁厚2.5mm
DN20(6分)：外径26.8mm，壁厚2.5mm
DN25(1寸)：外径33.5mm，壁厚3.25mm
DN50(2寸)：外径60mm，壁厚3.25mm
DN100(4寸)：外径108mm，壁厚3.75mm
DN200(8寸)：外径219mm，壁厚5.0mm
DN300(12寸)：外径325mm，壁厚5.75mm
2. 材质与性能
基管：Q195215(DN15DN100)、Q215235(DN125DN300)，符合GB/T 3091标准
内衬层：
聚乙烯(PE)：适用于0℃50℃冷水输送
交联聚乙烯(PEX)：耐温可达70℃热水，需在型号后缀标注“PEX”
承压能力：0.6MPa(DN15DN50)至2.5MPa(DN200DN300)
3. 典型型号示例
JCSPN1.6DN50：公称压力1.6MPa，DN50衬塑管(PE内衬)
JCSPN2.0DN100PEX：公称压力2.0MPa，DN100衬塑管(PEX内衬)
二、涂塑复合管规格参数
1. 公称口径范围
DN15DN2400，分三个系列：
常规涂塑管：DN15DN300(直缝焊管基管)
消防专用管：DN25DN300(耐高温阻燃熔结环氧涂层，符合GB/T 5135.20)
大口径涂塑管：DN400DN2400(螺旋缝焊管基管，内外涂覆熔结环氧+聚乙烯)
2. 涂塑层厚度
常规规格：
DN15DN65：内衬1.5mm/法兰1.0mm，外覆0.51.0mm
DN80DN125：内衬2.0mm/法兰1.5mm，外覆1.21.4mm
DN150DN200：内衬2.5mm/法兰2.0mm，外覆1.52.0mm
大口径规格：
DN400DN2400：内衬3.0mm熔结环氧，外涂覆2.5mm聚乙烯
3. 材质与性能
基管：Q195215(DN15DN100)、Q235B(DN125DN2400)
涂层材料：
环氧树脂(EP)：耐温30℃至80℃，适用于消防及化工
聚乙烯(PE)：耐温0℃50℃，适用于埋地输水
承压能力：0.1MPa(DN15DN50)至2.5MPa(DN400DN2400)
4. 典型型号示例
JCTEPDN50PN1.6：DN50涂塑管(环氧树脂涂层，公称压力1.6MPa)
JCTPEDN1000PN1.0：DN1000涂塑管(聚乙烯涂层，公称压力1.0MPa)
JCTEPFireDN150PN2.0：DN150消防涂塑管(环氧涂层，公称压力2.0MPa)
三、特殊规格与定制化
1. 非标准尺寸
可定制DN350、DN375等特殊口径，壁厚范围1.511.75mm
2. 复合涂层设计
内环氧外聚乙烯(EP/PE)：适用于埋地复杂腐蚀环境
内PE外PE：食品级卫生要求，如饮用水输送
3. 连接方式适配
配套提供法兰连接(DN50DN2400)、沟槽连接(DN50DN300)、丝扣连接(DN15DN100)等多种接口形式
四、选型与应用建议
1. 环境适配
高温场景：优先选择PEX内衬的衬塑管(≤70℃)或环氧涂层的涂塑管(≤80℃)
埋地敷设：推荐DN400+大口径涂塑管(内外复合涂层)，抗土壤应力能力强
2. 压力匹配
高层建筑立管建议选用PN2.0MPa以上规格(如DN100PN2.5)
市政主干管推荐DN600DN1200涂塑管(PN1.0PN1.6)
3. 认证核查
消防用管需提供GB/T 5135.20检测报告
饮用水用管需符合GB/T 17219卫生安全认证
五、执行标准与检测
衬塑管：GB/T 28897、CJ/T 136
涂塑管：CJ/T 120、GB/T 5135.20(消防)、ASTM A53(国际)
检测项目：盐雾试验(24小时无红锈)、冷热循环(30℃至80℃×50次无脱落)
君诚钢塑复合管通过精准的规格划分和严格的质量控制，可满足从建筑单体到市政管网的全场景需求，其标准化与定制化结合的模式为工程设计提供了灵活选择。建议根据具体工况参考《君诚钢塑复合管选型手册》，或联系技术部门获取个性化解决方案。
